Skema Kelistrikan Mobil

示意图电线和连接器汽车电路

此应用程序使您可以解决汽车电路的问题，包括：

1。启动和充电系统

- 电池，点火开关，启动电机，发电机和PNP开关电路

2。ECM（发动机控制模块）

- 电池电源，地面，EI系统和CKP传感器电路

- 燃油泵，燃油连接器和CMP传感器电路，喷油器和加热的O2传感器电路

-MTIA，IAC，传感器（地图，ECT，TP，IAT，敲门，ACP，HO2S，O2和Rough Road）EGR阀，LEGR电路和动力转向压力开关电路

- 蒸发罐清除螺线管，CMP传感器，VGI，群集和VSS电路

- 集群，燃油泵和TCM电路

-DLC，MIL灯和固定器控制电路和RON开关电路

3。TCM（传输控制模块）

- 电源，地面，PNP开关，制动开关和电磁阀电路

- 传感器（输入速度，速度输出，变速箱流体温度），集群，DLC，ECM和保持模式开关电路

-PNP开关和集群电路

4。空调

- 空调控制开关，鼓风机电动机和鼓风机电机电路

- 空调控制，进气电机和空调压缩机开关电路

5。FATC（完全自动温度控制）

- 鼓风机电机，进气电机，模式电动机，最大继电器和动力TR电路

- 传感器（环境，寻求，太阳和水），空气混合门电动机，A / C压缩机和ECM电路

6。散热器冷却风扇电路

7。头灯和头灯设备升级（HLLD）电路

8。照明电路

- 照明电路 - 带有调光控制

- 灯（车牌和带前 /后停车）电路

9。前后雾灯电路

10。危害和转向信号灯电路

11。停止灯，中央高架停止灯（CHMSL）和反向灯电路

12。开放式躯干开关，躯干闩锁开关，躯干室灯和喇叭电路

- 双角

- 标志号角

13。灯（地图和房间）电路

- 带有太阳屋顶和o衰减

- 带阳光屋顶和w / o衰减

14。

-M / T

- 在

15。钟声，安全带和钥匙提醒开关电路

16。雨刮器电路

- W / o雨传感器和空调，FATC

- W /雨传感器和空调，FATC

17。后窗除霜器和OSRV镜面加热系统电路

18。电动OSRV（外视图）镜电路

19。折叠镜单元电路

20。电动窗电路

- 只有前电源窗电路

- 前电源窗电路

21。中央门锁系统电路

22。集群

- 温度规，转速表，燃油表，气候计，速度计和燃油警告灯电路

- 警告（MIL，ABS，TCS，停车制动器和充电）灯电路

- 警告（SSP，安全气囊，油压和安全带）灯和保持模式电路

- 指示灯（前后雾）和门打开警告灯电路

- 指示灯（转向信号，远光和危险）和照明灯电路

23.音频电路

- 字

- w / rds

24。ABS（防锁制动系统）

- 电源，车轮速度传感器和制动开关电路

- 油进料连接器，警告（ABS，TCS和制动）灯和DLC电路

25。安全气囊（HR：传感和诊断模块）电路

26.太阳屋顶电路

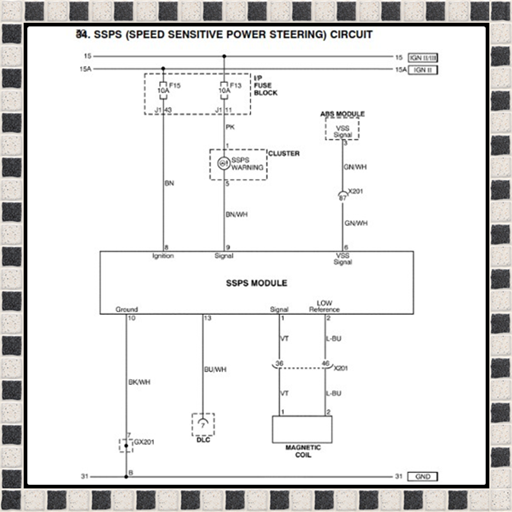

27. SSP（速度敏感动力转向）电路

28。固定器系统电路

29。防盗控制系统电路

免费下载，可能很有用

最新版本1.3中的新功能
